| 水線式電機 |
|
採用的是水潤滑設計，內部填充的溶夜包含純水清水潤滑，內外水冷卻，避免使用水環境污染，屬環保型。高可靠度及耐久性能產品，無需特殊維護，不易變形或斷裂，電氣性能優異、效率高。定子外管由不銹鋼焊接，內有不銹鋼內襯，由環氧樹脂填灌密封提供良好絕緣效果。耐腐蝕、散熱快、抗深水壓力，使用工作潛水深度可達300米，可適用於各式沉水泵浦提供水中最佳動力。 | |||||||
| 富蘭克林電機 |
 |
內部採用由食品級潤滑油，高效能滾珠軸承，其堅固的中心滾珠軸承使運行平穩而耐久。採用漆包線可重繞式繞組，可拆式防水電源接頭，電氣性能優異、效率高、可維修。不銹鋼外管、耐腐蝕、 散熱快、抗深水壓力，使用工作潛水深度可達300米，可適用於各式沉水泵浦提供水中最佳動力。 | |||||||

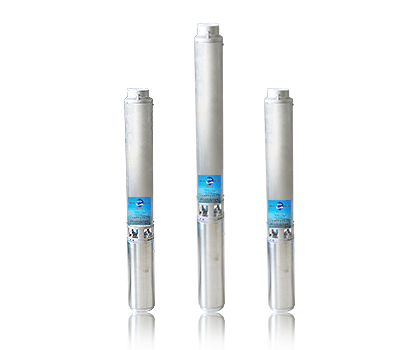

| 泵體 | 型號 | 200QJR系列 | 適用內徑200mm以上的井 | |
| 徑向最大尺寸(mm) | 184 | |||
| 標準流量(m3/h) | 10-100 | 可定制 | ||
| 揚程范圍(m) | 26-400 | 可定制 | ||
| 出水口徑(mm) | 50、80、100 | 1英寸=25.4mm | ||
| 水質(PH) | 6.5-—8.5 | |||
| 安裝方式 | 立式/斜式 | |||
| 葉輪材質 | 304、316、316L | |||
| 工藝特點 |
一體成型不銹鋼葉輪，同心不偏移； 可加裝雙推力軸承座，保護電機； 可選防砂設計 |
|||
| 電機數據 | 功率范圍(KW) | 3-63 | ||
| 工頻及電壓(V) | 50HZ/60HZ，380V | |||
| 電機結構及冷卻方式 | 水式（屏蔽式）、水線式、充油式 | |||
| 電機材質 | 304、316、316L、 | |||
| 工藝特點 | 軸心鏡面處理，雙層軸封保護 | |||
| 可選 | 臺灣通輝HTD灌裝式溫泉馬達，美國富蘭克林Franklin溫泉馬達，日本荏原EBARA溫泉馬達 | |||
| 200QJR77 | 功率（KW） | 流量、揚程對照表 | |||||||
| m³/h | 0 | 50 | 60 | 70 | 77 | 90 | |||
| L/min | 0 | 833 | 1000 | 1166 | 1283 | 1500 | |||
| 200QJ77-13/1 | 5.5 | 揚程（m) | 20 | 16 | 15 | 14 | 13 | 10 | |
| 200QJ77-27/2 | 7.5 | 40 | 31 | 30 | 28 | 27 | 21 | ||
| 200QJ77-40/3 | 11 | 59 | 47 | 44 | 42 | 40 | 31 | ||
| 200QJ77-53/4 | 15 | 79 | 63 | 59 | 56 | 53 | 42 | ||
| 200QJ77-67/5 | 18.5 | 99 | 78 | 74 | 70 | 67 | 52 | ||
| 200QJ77-80/6 | 22 | 119 | 94 | 89 | 84 | 80 | 63 | ||
| 200QJ77-93/7 | 26 | 139 | 110 | 104 | 98 | 93 | 73 | ||
| 200QJ77-107/8 | 30 | 159 | 125 | 119 | 112 | 107 | 84 | ||
| 200QJ77-133/10 | 37 | 198 | 157 | 148 | 140 | 133 | 105 | ||
| 200QJ77-160/12 | 45 | 238 | 188 | 178 | 168 | 160 | 126 | ||
| 200QJ77-200/15 | 55 | 297 | 235 | 222 | 210 | 200 | 157 | ||
| 200QJ77-227/17 | 63 | 337 | 266 | 252 | 238 | 227 | 178 | ||
| 200QJ77-267/20 | 75 | 397 | 313 | 297 | 280 | 267 | 210 | ||
| 200QJR95 | 功率（KW） | 流量、揚程對照表 | |||||||
| m³/h | 0 | 60 | 80 | 90 | 95 | 100 | 110 | ||
| L/min | 0 | 1000 | 1333 | 1500 | 1583 | 1666 | 1833 | ||
| 200QJ95-12/1 | 5.5 | 揚程（m) | 21 | 16 | 14 | 13 | 12 | 11 | 9 |
| 200QJ95-24/2 | 9.2 | 41 | 31 | 28 | 25 | 24 | 22 | 18 | |
| 200QJ95-36/3 | 13 | 61 | 47 | 41 | 38 | 36 | 33 | 28 | |
| 200QJ95-48/4 | 18.5 | 82 | 62 | 55 | 50 | 48 | 45 | 37 | |
| 200QJ95-60/5 | 22 | 102 | 78 | 69 | 63 | 60 | 56 | 46 | |
| 200QJ95-72/6 | 26 | 123 | 94 | 83 | 76 | 72 | 67 | 55 | |
| 200QJ95-84/7 | 30 | 143 | 109 | 97 | 88 | 84 | 78 | 64 | |
| 200QJ95-108/9 | 37 | 184 | 140 | 124 | 113 | 108 | 101 | 83 | |
| 200QJ95-132/11 | 45 | 225 | 172 | 152 | 139 | 132 | 123 | 101 | |
| 200QJ95-156/13 | 55 | 267 | 203 | 179 | 164 | 156 | 146 | 120 | |
| 200QJ95-180/15 | 63 | 306 | 234 | 207 | 189 | 180 | 168 | 138 | |
| 200QJ95-204/17 | 75 | 347 | 265 | 234 | 214 | 204 | 190 | 156 | |
| 200QJ95-240/20 | 93 | 408 | 312 | 276 | 252 | 240 | 224 | 184 | |
